詳細情報 |
|||
| 製品タイプ: | CWFの精密ステンレス鋼NTCのマイクロ温度検出器 | R25 （Ω）: | 0.1K~1000KOhm |
|---|---|---|---|
| Applicantion: | 家の空気調節、車のエアコン、冷却装置、給湯装置、等。 | 構造: | エポキシ樹脂、ステンレス鋼、銅、アルミニウム、プラスチック、リング ラグナット等。 |
| 感知要素: | NTCのサーミスター | 名前: | ntcの温度検出器 |
| ハイライト: | ntc 10kのサーミスターの温度検出器,マイクロntc 10kのサーミスターの温度検出器,10KOhmステンレス鋼の温度検出器 |
||
製品の説明
家庭電化製品NTC 10Kのサーミスターの温度検出器
家庭電化製品のためのカスタマイズされたCWFの精密ステンレス鋼NTCのマイクロ温度検出器10KOhm 1%
普及したプロダクト表示

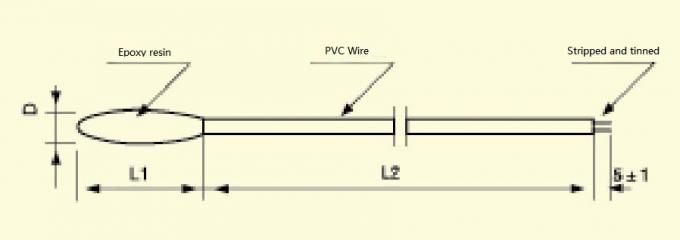

a.CWF1はエポキシ樹脂と詰まった
| 次元（mm） | コード | S1 | S2 | S3 | S4 | 機能 | 主要出願 |
 |
Dmax | 4 | 5 | 6 | 7 | Moisture-proof、三流のcontant、速い答える |
世帯 エアonditioner、 冷やしなさい。 |
| L1max | 16 | 16 | 16 | 16 | |||
| ケーブル | 28# | 26# | 24# | 22# | |||
| L2 | 助言されるため | ||||||

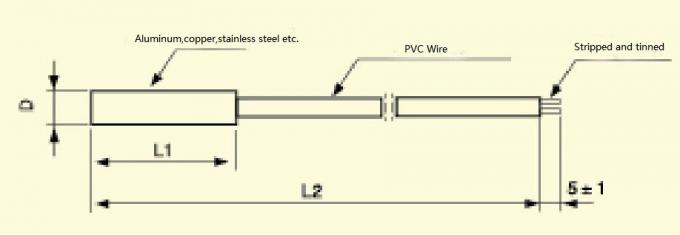

b.CWF2はアルミニウム、銅、ステンレス鋼等と詰まった。
| 次元（mm） | コード | S1 | S2 | S3 | S4 | S5 | S6 | S7 | 機能 | 適用 |
|
Dmax | 4 | 5 | 5 | 5 | 6 | 6 | 6 |
Moisture-proof、大きい係数、 優秀な安定性 |
家 エアコンを冷やすヒーターを握りなさい |
| L1max | 20 | 20 | 25 | 30 | 20 | 25 | 30 | |||
| L2 | 顧客の要求に従って | |||||||||

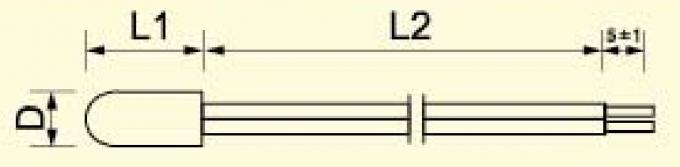

c.CWF3はプラスチックと詰まった
| 次元（mm） | コード | S1 | S2 | S3 | S4 | 機能 | 適用 |
|
D | 3.5 | 4 | 5 | 6 |
Moisture-proof、 優秀な一貫性、電圧抵抗 |
世帯、 エアonditioner、 冷やしなさい。 |
| L1 | 15 | 15 | 15 | 20 | |||
| L2 | 顧客によって助言されるため | ||||||
|
D | 4 | 8 | 8 | |||
| L1 | 10 | 35 | 50 | ||||
| L2 | 顧客によって助言されるため | ||||||

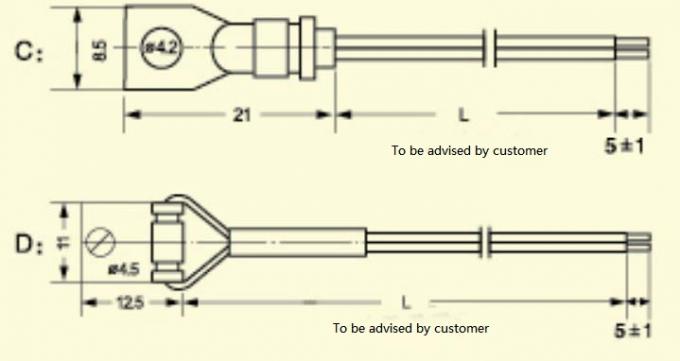

d CWF4は加えられた薄板金を修理した
| 次元（mm） | 機能 | 適用 |
|
|
それは大会である場合もある 別の台紙を使って 条件ので 敏捷次元の |
ファン 制御、 企業 メートル |

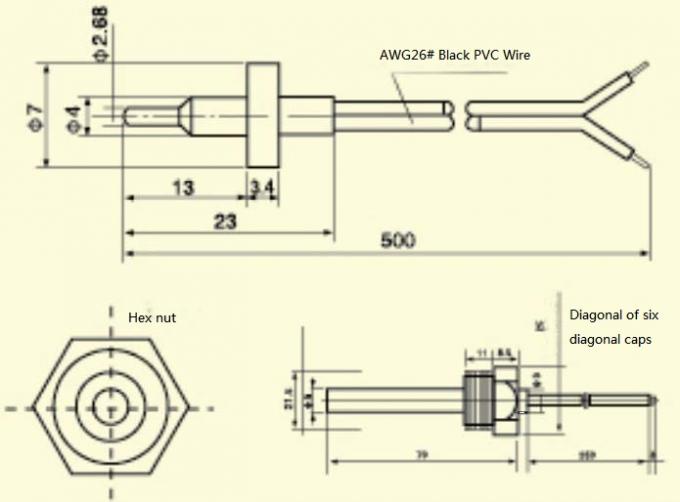

e CWF5の特別な詰められた形
| 次元（mm） | 機能 | 適用 |
|
三流の定数、速く答えるため、安定性。 |
適用される 高温度の環境、ヒーター、 コーヒー オーブン、等。 |
主要な技術変数
| 部品番号 | 評価される抵抗R25 | Bの価値（25/50） |
Dissipattion Coeffient。
|
熱時定数 | 実用温度 | ||
| 範囲KOhm | 許容% | （k） | 許容% | Mw/℃ | 秒 | ℃ | |
| CWF□□3100□ | 0.1~20 |
±1 ±2 ±3 ±5 |
3100 | ±1 | ≥2.2 | ≤70 | -55~+125 |
| CWF□□3270□ | 0.2~20 | 3270 | |||||
| CWF□□3380□ | 0.5~50 | 3380 | |||||
| CWF□□3470□ | 0.5~50 | 3470 | |||||
| CWF□□3600□ | 1~100 | 3600 | |||||
| CWF□□3950□ | 5~100 | 3950 | |||||
| CWF□□4000□ | 5~100 | 4000 | |||||
| CWF□□4050□ | 5~200 | 4050 | |||||
| CWF□□4150□ | 10~250 | 4150 | |||||
| CWF□□4300□ | 20~1000 | 4300 | |||||
| CWF□□4500□ | 20~1000 | 4500 | |||||
記述
サーミスターの調査アセンブリは他の部品と共に処理される極めて正確な、信頼できるサーミスターの要素から成っているマイクロ温度検出器である。これらのセンサーは私達の顧客の適用および必要性に食料調達されるさまざまな形式要素で提供される注文アセンブリである。
____________________________________________________________________________Download______
マイクロ温度検出器の中のNTC Thermsitorは抵抗の否定的な温度係数のtemperature-sensitive抵抗器である–抵抗は温度の増加と指数関数的に減る。NTCのサーミスター、高い感受性のおかげで温度検出器、温度の補正器および侵入の現在の振幅制限器として広く利用されている。
マイクロ温度検出器はエポキシの上塗を施してあり、適用の温度感知、測定、または制御の一般目的のために設計されている。それはシリコーン ワイヤーと統合することができる電気インターフェイスのさまざまな条件を満たすためにまたは錫メッキされた銅claddedの鋼鉄は導く。
このシリーズの要素感知（NTCのサーミスターの破片）は端にエポキシのシーリング取付けられる。エポキシのシーリングをだけでなく、速い応答時間の小さい直径限られたスペースのまた適用で達成することができる。さらに、カスタマイズされたNTCのサーミスターはカスタマイズされた抵抗、Bの定数、または長さ要求あり次第利用できる、ワイヤーまたは鉛の例えば。
十分な指定と提供をすぐに得る方法か。
1. 実用温度範囲:か。
2. アプリケーション環境:か。
3. ハウジングの材料そして次元:か。
4. 感知要素の指定:か。NTC/DS18B20/RTD等。
（例えば:感知要素がNTCのサーミスターなら、25degreeの抵抗は10KOHMの抵抗の許容である±1%である;ベータ価値は3950、ベータ許容である±1%である）
5.Cableゲージおよび長さ
6. ケーブルの尾を取扱う方法か。除去され、ただ錫メッキされるか。付加のコネクターまたは除去される及び錫メッキされるか。付加のコネクター、plsが私達におよびコネクターの部品番号を知らせたら私達は適した1つを推薦する。
7. 特別な条件か。例えば;sevaral温度ポイント等のための許容。
8. 必要な推定量
P.S.:/私達にデータ用紙を提供できればまたは有名なMPN引く、情報の上で必要性が提供するない
特徴
高精度
ステンレス鋼、アルミニウム、プラスチックの、リング ラグナット等のような別のハウジングにあることができる。
ケーブル モデル:主にULは105C、ポリ塩化ビニール125C、シリコーン150C、180C、200C PTFE、300Cステンレス製の編みこみのケーブル、等のような評価した。
大量生産のための優秀な均等性/安定性/信頼性
主要出願:家庭電化製品、医学BBQ Automoble
適用
世帯および自動車エア条件、冷蔵庫refrigeratory、ラジエーター飲む、給湯装置の温度の測定そして制御ディッシュウォッシャー、消毒器、洗濯機、乾燥機械、中間または-低温乾燥箱および一定した温度箱。
適用例
NTCのサーミスター及び温度検出器の適用例#1:
医療機器のための温度の測定
NTCのサーミスター及び温度検出器の適用例#2:
医療機器のための温度の測定
NTCのサーミスター及び温度検出器の適用例#3:
医療機器のための温度の測定

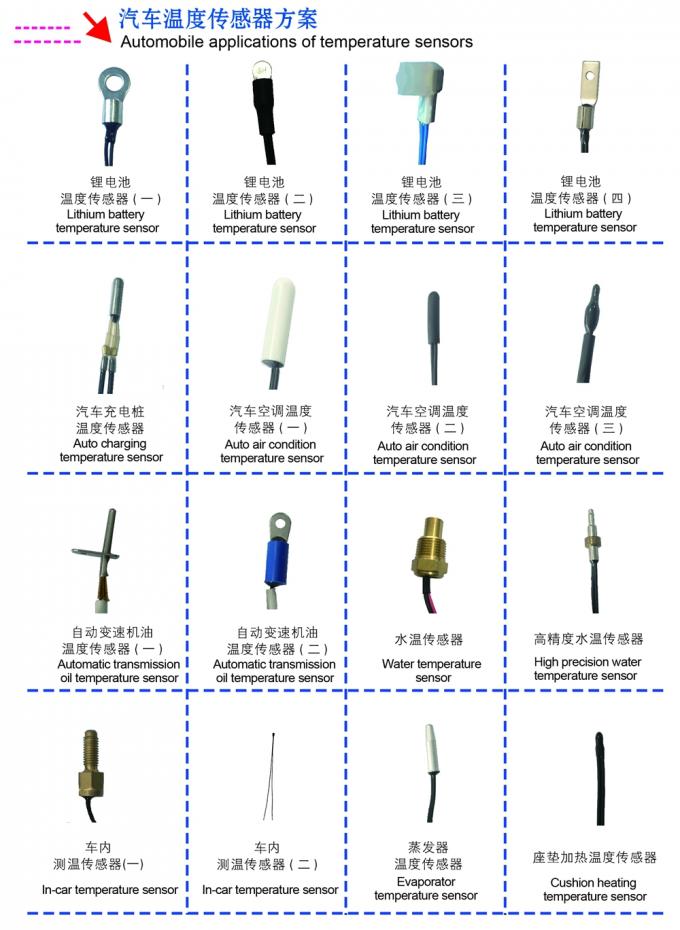

NTCのサーミスター及び温度検出器の適用例#4:
自動車適用のための温度の測定
NTCのサーミスター及び温度検出器の適用例#5:
オフィス・オートメーションの適用（コピー機械、プリンター、ファクシミリ）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#6:
ホーム エレクトロニクス（エアコン）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#7:
ホーム エレクトロニクス（冷却装置）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#8:
ホーム エレクトロニクス（電子レンジ）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#9:
ホーム エレクトロニクス（火災警報）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#10:
ホーム エレクトロニクス（CCTV）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#11:
ホーム エレクトロニクス（ガスこんろ）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#12:
ホーム エレクトロニクス（水ボイラー）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#13:
ホーム エレクトロニクス（慰めの洗面所）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#14:
ホーム エレクトロニクス（カメラ）のための温度の測定
NTCのサーミスター及び温度検出器の適用例#15:
ホーム エレクトロニクスのための温度の測定（タブレット及びラップトップ コンピュータ）

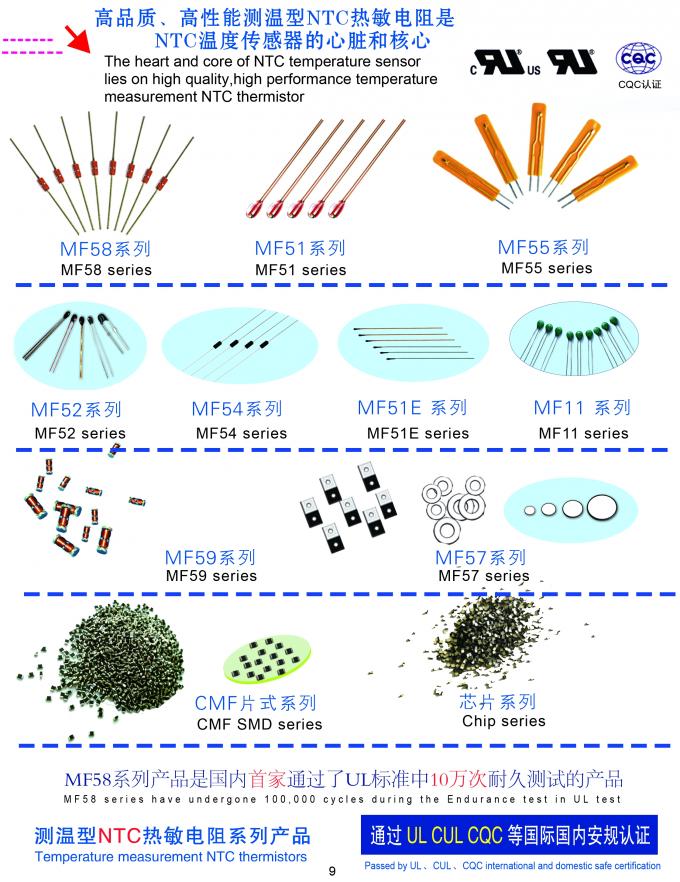

要素NTCのサーミスターを感じることは使用した
良質および高性能NTCのサーミスターの研修会
私達に破片から成っている陶磁器の粉装置の専有知的財産権の独特なプロセスおよびリーダーの基幹技術が高性能NTCの自動バッチ生産ある。
私達はその上多くの種類のNTCの温度検出器から成っていることができる以上12の一連の高性能NTCのサーミスターの自動生産ラインに、プロダクト大きい生産、良質、よい一貫性、高い信頼性の利点がある持っている、またNTCセンサーの他の工場に供給され、海外にたくさん輸出することができる。
|
|
|
|
|
|

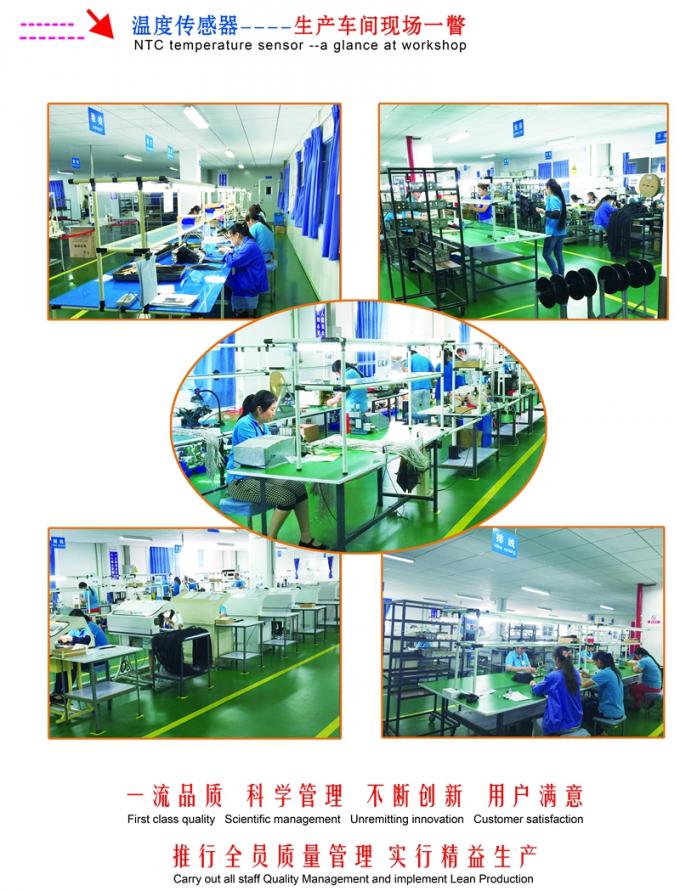

NTCの温度検出器--研修会の一見
信頼度試験
| テスト項目 | テスト標準 | テスト方法 | 性能要件 |
| ゼロ力の抵抗 | IEC 60539-1 | 25℃±0.005℃で一定した温度の浴室、テスト安定した抵抗でサンプルを浸しなさい |
抵抗のtol ±1%
|
| Bの価値 | IEC60539-1 | サンプルを一定した温度の浴室で25℃、50℃ （または85℃）、テスト安定した抵抗で浸し、Bの価値を計算しなさい |
抵抗のtol ±1%
|
| 自由な落下 |
IEC60068-2-32
|
落下高さ:1.5±0.1m、表面:セメント、1回 |
明らかな損傷無し、R25△ R/R≤±1%
|
| 絶縁材 |
IEC60539-1
|
絶縁材の貝テスト絶縁抵抗の500V圧力 |
>500MOhm
|
| 抵抗電圧 | IEC60539-1 |
抵抗電圧:1500V/ACの現在の漏出:2mA持続:60sec
|
明らかな損傷無し
|
| 張力 | IEC60068-2-21 |
端に均一速度、F>4.0KGを引っ張りなさい（顧客が要求する）
|
明らかな損傷無し、R25△ R/R≤±1%
|
| 振動 | Q/HBm 108-94 | テスト頻度:10~500Hzの振動:1.2mm加速:30m/s2方向X、Y、Zの時間:8Hour/direction |
明らかな損傷無し、R25△ R/R≤±1%
|
| 安定した湿気および熱 | IEC60068-2-78 | 臨時雇用者:40±2℃湿気:92-95%RH時間:1000±24Hour |
明らかな損傷無し、R25△ R/R≤±1%
|
| 熱時定数 | EC60539-1 | 25℃水で、熱バランスの後で浸しなさい、85℃の抵抗63.2%で着いたり、計算する合計処理時を浸しなさい |
<10 sec="">
|
| 高温貯蔵 | IEC60068-2-2 | 臨時雇用者:125℃±5℃時間:1000±24Hour | 明らかな損傷無し、R25△ R/R≤±1% |
| 冷たく、熱衝撃 | IEC60068-2-14 |
-40℃~+125℃ T1:30minサイクル時間:1000
|
明らかな損傷無し、R25△ R/R≤±1%
|
| ノックの実験 | IEC60068-2-77 |
加速:250m/s2脈拍の持続:6msノックの時間:1000の回復時間:2時間
|
明らかな損傷無し、R25△ R/R≤±1%
|
| 低温の貯蔵 | IEC60068-2-1 |
臨時雇用者:40±2℃時間:1000±24Hour
|
明らかな損傷無し、R25△ R/R≤±1%
|
| 塩スプレー | IEC60068-2-11 | 臨時雇用者:35±2℃コレクション時間:1.0mL~2.0mL時間:実際の要求としてごとに定めなさい |
明らかな損傷無し、R25△ R/R≤±1%
|
テストおよび点検装置の導入
|
|
|
|
名前:高低い-熱衝撃の部屋 機能:テスト プロダクト抵抗の高低い-熱衝撃の部屋 |
名前:一定した温度および湿気の部屋 機能:安定した湿気および熱の下のテスト プロダクト貯蔵の国家 |
|
|
|
|
名前:振動試験装置 機能:振動頻度および広さ発生する交通機関の間にプロダクトに対する効果をテストしなさい |
名前:塩水噴霧試験機械 機能:酸化、腐食へのテスト プロダクト抵抗 |
|
|
|
名前:レーザーの粒度の検光子 機能:レーザーの粒度の材料を分析しなさい |
名前:Vacum及び高温乾燥したオーブン 機能:高温老化するテスト |
|
|
|
名前:スペクトル検光子 機能:プロダクトの有害な物質の内容を分析しなさい |
名前:電気分解の厚さゲージ 機能:原料のコーティング厚さをテストするために使用される |
|
|
|
名前:一定した臨時雇用者オイルの浴室の器械 機能:一定したポイント抵抗（許容±0.002℃）のテスト周囲温度 |
名前:低温の精密テスト流し 機能:-70℃~0℃ （許容±0.01℃）の間の一定したポイント抵抗のテスト温度 |
|
|
|
名前:DCの一定した電圧および一定した現在の電源（高く現在の） 機能:テストU-Iカーブ |
名前:高精度のサーミスターの選別機 機能:サーミスターのテスト抵抗 |
|
|
|
名前:消滅および熱時定数のテストの器械 機能:テスト消滅および熱時定数 |
名前:NTCの影響のテスター 機能:プロダクトが耐えることができるテスト衝動キャパシタンス |
|
|
|
名前:抵抗電圧テスト器械 機能:テスト絶縁材の抵抗電圧 |
名前:DCの一定した電圧電源 機能:テスト評価されるパワー消費量 |
|
|
|
名前:プロジェクター 機能:テスト出現および内部の構造 |
名前:延長率の器械 機能:鉛のテスト延長率 |
|
|
|
名前:積み過ぎの老化テスト機械 機能:臨時雇用者の測定プロダクトの電気の老化テスト |
名前:化学実験のテーブル 機能:化学混合 |
|
名前:老化する段階 機能:プロダクトのテスト老化する信頼性 |
